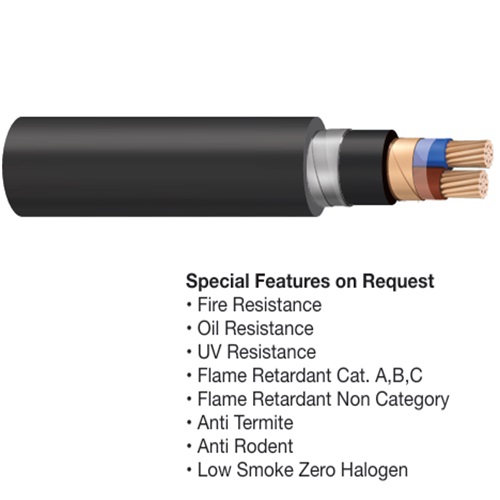

Description
| Cross-sectional area (mm²) | Nominal Thickness Insulation (mm) | Nominal Thickness Sheath (mm) | Overall Diameter (approx., mm) | Cable Weight (approx., kg/km) | Bending Radius (mm) | Max. DC Conductor Resistance at 20°C (Ω/km) | Max. AC Conductor Resistance at 90°C (Ω/km) | Capacitance (approx., μF/km) |
|---|---|---|---|---|---|---|---|---|
| 1.5 | 0.7 | 1.8 | 6.0 | 110 | 60 | 12.1 | 15.0 | 0.21 |
| 2.5 | 0.7 | 1.8 | 6.8 | 160 | 68 | 7.41 | 9.2 | 0.20 |
| 4 | 0.7 | 1.8 | 7.6 | 220 | 76 | 4.61 | 5.7 | 0.19 |
| 6 | 0.7 | 1.8 | 8.6 | 300 | 86 | 3.08 | 3.8 | 0.18 |
| 10 | 0.7 | 1.8 | 10.0 | 430 | 100 | 1.83 | 2.3 | 0.17 |
| Cross-sectional area (mm²) | Reactance (approx., Ω/km) | Impedance at 90°C (approx., Ω/km) | Inductance (approx., mH/km) | Voltage Drop at 90°C (approx., mV/A/m) | Max. Current Carrying Capacity at 30°C (A) in Air | Max. Current Carrying Capacity at 30°C (A) In Ground | Max. Short circuit current at 1 sec. (kA) |
|---|---|---|---|---|---|---|---|
| 1.5 | 0.08 | 12.0 | 0.4 | 44 | 20 | 24 | 1.2 |
| 2.5 | 0.07 | 7.5 | 0.35 | 26 | 27 | 34 | 1.8 |
| 4 | 0.06 | 4.9 | 0.3 | 17 | 36 | 47 | 2.5 |
| 6 | 0.05 | 3.2 | 0.25 | 12 | 47 | 61 | 3.5 |
| 10 | 0.04 | 1.9 | 0.2 | 7 | 65 | 85 | 5.5 |
